Опасная зона: правила работы с валом отбора мощности (ВОМ)

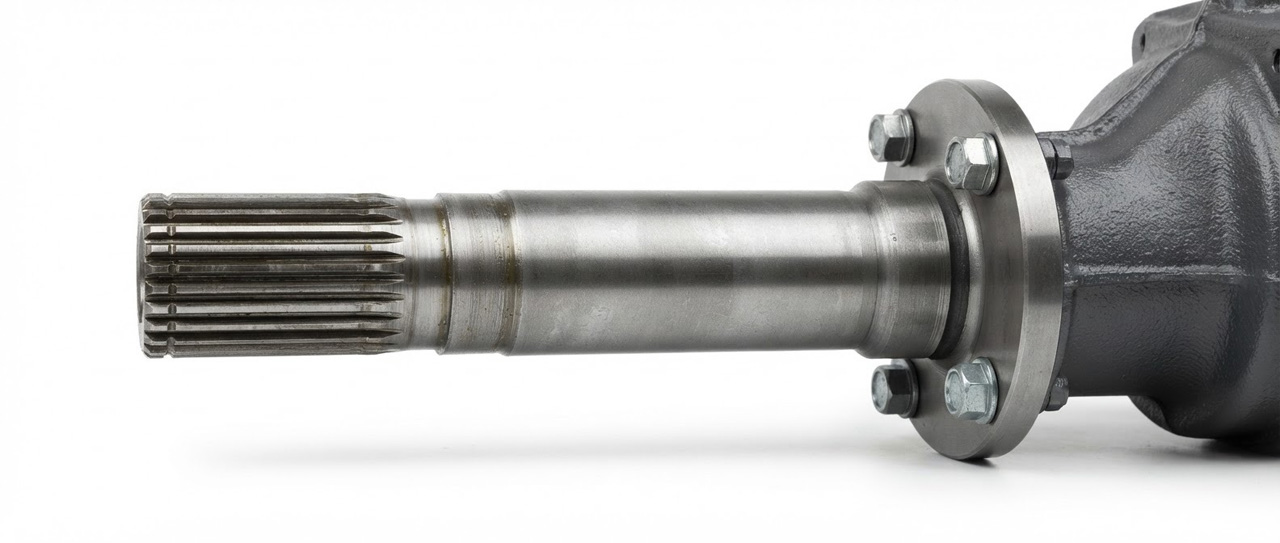

Вал отбора мощности, или ВОМ, предназначен для передачи вращения от двигателя трактора или другой самоходной машины к навесному, прицепному или стационарному оборудованию. Через него работают косилки, пресс-подборщики, измельчители, почвофрезы, разбрасыватели, опрыскиватели, кормосмесители, насосы, генераторы и другие агрегаты.

Главная особенность ВОМ заключается в высокой скорости вращения. В зависимости от техники частота вращения может составлять 540, 750 или 1000 оборотов в минуту. Незащищенный вращающийся вал способен за доли секунды захватить одежду, перчатку, волосы или часть тела. Даже короткое прикосновение может привести к тяжелой травме.

На практике несчастные случаи чаще всего происходят по типичным причинам:

• работа без защитного кожуха или с поврежденной защитой;
• попытка очистить агрегат при работающем двигателе;
• подключение навесного оборудования к вращающемуся ВОМ;
• выход из кабины без отключения привода;
• использование свободной одежды и неисправной карданной передачи;
• нахождение посторонних людей в опасной зоне.

ВОМ требует особого внимания не только во время работы, но и при подключении, регулировке, очистке и техническом обслуживании.

Оглавление:

• Как устроен вал отбора мощности
• Основные опасности при работе с ВОМ
• Золотые правила безопасной работы
• Подготовка техники перед работой
• Безопасное подключение навесного оборудования
• Требования к одежде и средствам защиты
• Что делать при неисправности или нештатной ситуации
• Опасная ситуация, последствие и правильное действие
• Заключение

Как устроен вал отбора мощности

Система привода через ВОМ обычно включает несколько основных элементов:

1. Выходной вал трактора или машины - передает вращение от трансмиссии к внешнему оборудованию.
2. Карданный вал - соединяет ВОМ трактора с приводным валом агрегата. Он может иметь телескопическую конструкцию для изменения длины.
3. Карданные шарниры - обеспечивают передачу вращения при изменении угла между трактором и оборудованием.
4. Предохранительная муфта или срезной болт - защищают трансмиссию при заклинивании или перегрузке.
5. Защитный кожух - закрывает вращающиеся элементы карданного вала.
6. Защитный колпак ВОМ - закрывает выступающий вал трактора, когда оборудование не подключено.
7. Приводной вал агрегата - передает вращение рабочим органам машины.

Защитный кожух должен свободно вращаться относительно карданного вала и быть закреплен цепочками или другим предусмотренным способом, чтобы не вращаться вместе с приводом. Снимать защиту, фиксировать ее проволокой или работать с поврежденным кожухом запрещено.

Основные опасности при работе с ВОМ

• Одежда, рукавицы, шарф или свисающие элементы экипировки могут намотаться на вал. Оператор часто не успевает отреагировать и остановить двигатель.
• Трава, проволока, пленка, веревки и другие материалы могут намотаться на карданный вал или рабочий орган. Попытка убрать их руками при включенном ВОМ особенно опасна.
• При износе шарниров, неправильной длине или перегрузке карданный вал может разрушиться. Осколки и детали способны разлетаться с большой скоростью.
• Опасность возникает при соединении трактора с агрегатом, установке карданного вала, подъеме навесного оборудования и работе в пространстве между машиной и орудием.
• Если кожух карданного вала вращается вместе с валом, он может зацепить оператора или повредить соседние детали.
• Даже после остановки двигателя некоторые детали могут продолжать вращаться по инерции. Кроме того, агрегат может неожиданно включиться из-за ошибки оператора, неисправности органов управления или случайного воздействия на рычаг.

Золотые правила безопасной работы

1. Перед началом смены убедитесь, что защитные кожухи установлены, исправны и надежно закреплены.
2. Включайте ВОМ только с места оператора.
3. Перед включением убедитесь, что рядом нет людей и посторонних предметов.
4. Не подходите к вращающемуся валу и не переходите через него.
5. Перед очисткой, регулировкой, смазкой и ремонтом полностью отключите ВОМ, заглушите двигатель и дождитесь остановки всех деталей.
6. При выходе из кабины выключайте ВОМ и включайте стояночный тормоз.
7. Используйте карданный вал, соответствующий мощности, частоте вращения и типу соединения агрегата.
8. Не превышайте частоту вращения, указанную производителем оборудования.
9. Не снимайте защитный кожух во время работы.
10. Не перевозите людей на навесном оборудовании, если это не предусмотрено конструкцией.
11. Не допускайте к работе лиц, не прошедших инструктаж и обучение.
12. После отключения ВОМ дождитесь полной остановки вращения, прежде чем приближаться к агрегату.

Никогда не делайте этого при работающем ВОМ

• не очищайте вал или рабочий орган руками;
• не подтягивайте крепления и не смазывайте детали;
• не устанавливайте и не снимайте карданный вал;
• не проверяйте вращение прикосновением;
• не переходите через карданный вал;
• не снимайте защиту;
• не пытайтесь остановить вал ногой, рукой, ломом или другим предметом;
• не выходите из кабины, оставляя ВОМ включенным.

Подготовка техники перед работой

Перед запуском необходимо осмотреть трактор и агрегат на ровной площадке. Машину следует затормозить, двигатель остановить, а навесное оборудование опустить или надежно зафиксировать.

Проверьте:

• состояние защитного колпака выходного вала;
• наличие и исправность защитного кожуха карданного вала;
• крепление защитных цепочек;
• состояние крестовин, шлицев и подшипников;
• наличие смазки в предусмотренных точках;
• отсутствие трещин, деформаций и следов перегрева;
• исправность предохранительной муфты или срезного соединения;
• соответствие длины карданного вала конкретной комбинации техники;
• надежность фиксаторов и стопорных устройств;
• исправность органов включения и отключения ВОМ.

Телескопические части карданного вала должны иметь достаточное перекрытие в рабочем положении. При подъеме и повороте агрегата вал не должен заклинивать, чрезмерно выдвигаться или упираться в детали машины.

Безопасное подключение навесного оборудования

Подключайте оборудование только при заглушенном двигателе и отключенном ВОМ.

Рекомендуемый порядок:

• Установите трактор на ровную площадку.
• Включите стояночный тормоз и остановите двигатель.
• Убедитесь, что навесное оборудование устойчиво и не может самопроизвольно переместиться.
• Соедините навеску, тягово-сцепное устройство или другие элементы крепления.
• Установите карданный вал на вал трактора и вал агрегата.
• Проверьте фиксацию штифтов, замков и стопорных элементов.
• Закрепите защитный кожух от проворачивания.
• Убедитесь, что карданный вал не касается рамы, навески, защитных экранов и других деталей.
• Удалите людей из опасной зоны.
• Запустите двигатель, включите ВОМ на минимальных оборотах и убедитесь в отсутствии биения, шума и вибрации.
• Постепенно установите рабочую частоту вращения.

Не пытайтесь соединить карданный вал с вращающимся выходным валом. Нельзя удлинять или укорачивать карданную передачу способом, не предусмотренным изготовителем.

Требования к одежде и средствам защиты

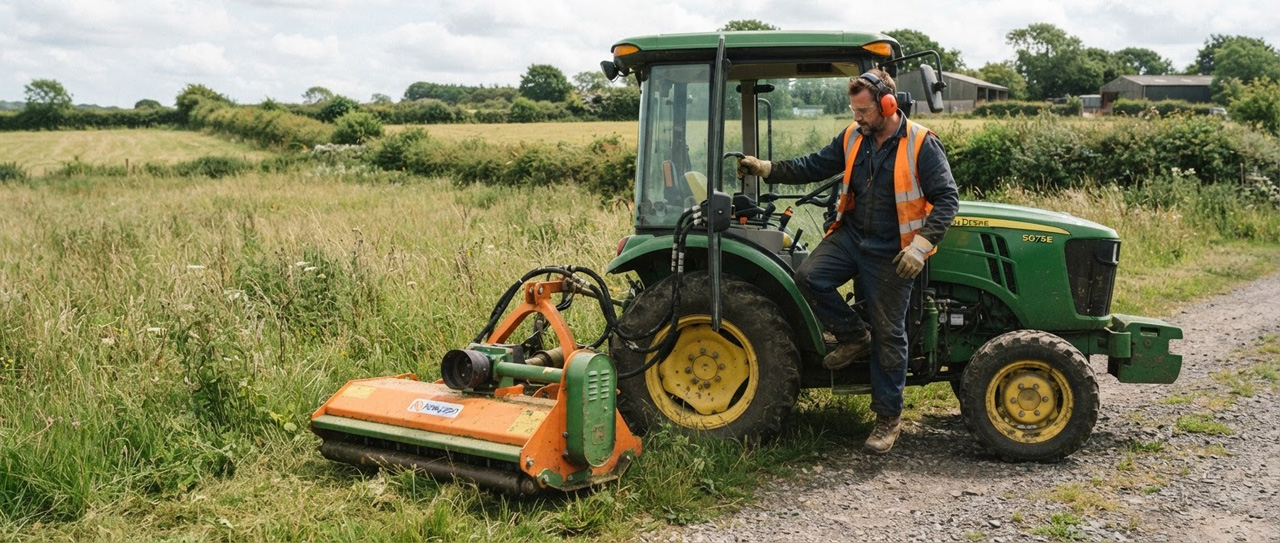

Одежда оператора должна быть плотно застегнутой, без свободно свисающих частей. Не допускаются шарфы, расстегнутые куртки, длинные ремни, украшения и другие предметы, которые могут быть захвачены вращающимся механизмом.

Рекомендуется использовать:

• рабочий костюм по размеру;
• защитную обувь с нескользящей подошвой и защитным подноском;
• защитные очки при работе с измельчителями, косилками и оборудованием, отбрасывающим частицы;
• защитные наушники или вкладыши при повышенном уровне шума;
• каску при наличии риска падения предметов;
• перчатки для обслуживания только при полностью остановленной технике.

Перчатки не делают работу с вращающимся валом безопасной. При контакте с движущимися деталями они могут увеличить риск захвата.

Работа в особых условиях

• На склонах. На склоне возрастает риск потери устойчивости трактора и навесного оборудования. Двигайтесь с безопасной скоростью, избегайте резких поворотов и не выполняйте маневры, не предусмотренные инструкцией производителя.
• Вблизи людей и животных. Перед включением ВОМ убедитесь, что в опасной зоне нет людей, детей и животных. Особое внимание требуется при работе косилок, измельчителей и разбрасывателей, которые могут выбрасывать камни и другие предметы.
• В пыли, тумане и темноте. Плохая видимость затрудняет контроль за оборудованием и окружающей зоной. Используйте исправное освещение, очищайте стекла и не приступайте к работе, если невозможно надежно оценить обстановку.
• Вблизи линий электропередачи и сооружений. Следите за габаритами агрегата, положением карданного вала и навески. Соблюдайте безопасные расстояния до проводов, опор, стен и других препятствий.
• При низкой температуре. Перед нагрузкой прогрейте двигатель и трансмиссию согласно инструкции. Замерзшая смазка, хрупкие детали и лед на защитных элементах могут привести к неисправности.

Что делать при неисправности или нештатной ситуации

Если появился необычный шум, биение, вибрация, запах перегрева или снизилась производительность:

1. Немедленно отключите ВОМ.
2. Снизьте обороты и остановите трактор в безопасном месте.
3. Заглушите двигатель и выньте ключ зажигания.
4. Включите стояночный тормоз.
5. Дождитесь полной остановки всех вращающихся деталей.
6. Убедитесь, что агрегат опущен или надежно зафиксирован.
7. Только после этого приступайте к осмотру.

Если вал намотал растительность или проволоку, не пытайтесь срезать материал при работающем двигателе. Не используйте руки и не становитесь в плоскости возможного разлета деталей.

При разрушении карданного вала отойдите на безопасное расстояние, остановите технику и вызовите специалиста. Повторный запуск допустим только после устранения причины неисправности.

При травме необходимо вызвать экстренные службы, остановить оборудование и не перемещать пострадавшего без необходимости, если это может усугубить состояние.

Типичные ошибки операторов

Наиболее распространенные нарушения связаны с попыткой сэкономить время:

• «быстрая» очистка при работающем двигателе;
• проверка вращения рукой или ногой;
• снятие кожуха для удобства обслуживания;
• использование поврежденного карданного вала;
• работа без защитной цепи;
• превышение допустимых оборотов;
• выход из кабины при включенном ВОМ;
• нахождение помощника между трактором и агрегатом;
• применение самодельных штифтов и креплений;
• игнорирование шума, вибрации и перегрева;
• работа в свободной одежде;
• допуск посторонних к машине.

Нарушение может не привести к происшествию сразу, но каждое повторение повышает вероятность тяжелой травмы.

Чек-лист перед включением ВОМ

Короткая практическая памятка:

• Я прошел инструктаж и знаю порядок работы с агрегатом.
• Защитные кожухи установлены и не повреждены.
• Защитная цепь закреплена, кожух не вращается вместе с валом.
• Карданный вал подходит по длине, мощности и частоте вращения.
• Фиксаторы, крестовины и шлицевые соединения исправны.
• Предохранительная муфта или срезное соединение исправны.
• В зоне работы нет людей, детей, животных и посторонних предметов.
• Одежда застегнута, волосы убраны, украшения сняты.
• Органы управления ВОМ находятся в отключенном положении.
• Навесное оборудование надежно соединено и не касается деталей трактора.
• ВОМ включается только с места оператора.
• После включения нет биения, постороннего шума и чрезмерной вибрации.

Опасная ситуация, последствие и правильное действие

Заключение

ВОМ безопасен только при исправной защите, технически исправном оборудовании и соблюдении установленного порядка работы. Защитные кожухи, фиксаторы и предохранительные устройства нельзя считать второстепенными деталями: они предназначены для предотвращения контакта человека с вращающимся механизмом и снижения последствий неисправностей.

Большинство травм связано не с самой конструкцией ВОМ, а с нарушением базовых правил: попыткой очистить агрегат на ходу, работой без защиты, неправильным подключением или выходом из кабины при включенном приводе.

Главный принцип прост - любое обслуживание, очистка и подключение выполняются только после полной остановки техники, отключения ВОМ и остановки всех вращающихся частей.

FAQ

Можно ли очищать карданный вал, не глуша двигатель, если ВОМ выключен?

Нет. Даже после отключения ВОМ детали могут вращаться по инерции, а случайное включение привода возможно из-за ошибки или неисправности. Для очистки двигатель необходимо заглушить, ключ вынуть, а полной остановки всех деталей дождаться.

Нужно ли использовать защитный кожух, если оператор работает только из кабины?

Да. Оператор может выйти из кабины, а поврежденный вал способен разрушиться и разбросать детали. Кроме того, кожух защищает не только оператора, но и других людей, находящихся рядом с машиной.

Что делать, если защитный кожух карданного вала вращается вместе с валом?

Немедленно отключить ВОМ и остановить технику. Проверьте защитную цепь, крепления и состояние кожуха. Работать до устранения неисправности нельзя: вращающийся кожух может захватить одежду или части тела.

Можно ли устанавливать карданный вал самостоятельно?

Да, если оператор обучен и соблюдает инструкцию производителя. Подключение выполняется только при заглушенном двигателе и отключенном ВОМ. После установки нужно проверить фиксацию, длину, перекрытие телескопических частей и отсутствие контакта с соседними деталями.

Через какое время после отключения ВОМ можно подходить к агрегату?

Подходить можно только после полной остановки всех вращающихся деталей. Время зависит от конструкции оборудования и инерции рабочих органов. Нельзя ориентироваться только на звук или положение рычага: необходимо визуально убедиться, что вращение прекратилось, и соблюдать требования инструкции.
